SIDD RebarDetailer
건축물의 설계가 진행됨에 따라 BIM 모델의 LOD(Level Of Development)도 높아져야 합니다.
현재의 BIM S/W로는 RC 부재의 LOD를 400정도의 상세로 모델링하기는 매우 어려운 실정입니다.
철근의 특성상 시공 길이, 보정 길이, 이음 및 정착 상세를 모델링 해주어야 하기 때문입니다.
기존 RC 현장 시범 용역을 통해, Revision에 능동적인 철근 모델링 및 도면화의 필요성이 꼭 필요합니다.
또한, 설계 변경 및 시공 현장에서의 변경사항을 능동적이고 효율적으로 반영할 수 있는 S/W가 필요합니다.
" SIDD Rebar Detailer 는 LOD400 수준의 철근을 포함한 시공 BIM모델을 신속하고 정확하게 작업할 수 있게 해주는 제품입니다. 이를 통해 Tekla Structures 사용자들은 정확한 콘크리트, 철근, 거푸집 등의 물량과 Shop 도면생성을 매우 편리하게 산출할 수 있습니다."
- 트림블 코리아 기술 담당(Trimble Solutions Korea Ltd.)
시드 리바디테일러를 통해 시공 BIM을 현실화하십시오.
SIDD RebarDetailer의 특징
•변경사항에 따른 구조물의 물량 변화를 즉각적으로 검토 가능
•구조물의 하부(RC)와 상부(Steel) 공사를 하나의 BIM 제품으로 현장 적용
•설계와 시공 과정의 Revision에 대해 하나의 BIM으로 사전 검토 가능
•최초 BIM 모델에서 공사 완료 모델까지 일관성 있게 변경 정보 추척 가능
철근 Modeling 작업성 향상을 위한 다양한 기능 제공
•부재간 연결성을 고려한 철근 자동 배치
•연속보, 연속벽체 및 연속기둥의 특성을 고려한 연속배근 기능 제공
•연속 배근시 끝길이 보정 길이 옵션 제공으로 가공 및 시공현장의 특성 반영
•철근별 이음, 정착길이 및 후크(Hook) 길이 설정 기능 제공
•부재별 철근 장대길이 설정 기능 제공
•철근 정보를 RC부재 자체가 가지고 있어서 역할에 따른 정보 체계 구성
•부재 단면 크기, 편심 또는 개구부 등의 모델 변경시 자동으로 철근 재구성
8개 편의기능, 9개 컴포넌트, 321개 상세 옵션 제공
철근 Shop Drawing 작업성 향상을 위한 다양한 기능 제공
•연속보 상세도 치수 및 철근 태그 일괄 생성 기능 제공
•기둥 상세도 치수 및 철근 태그 자동 생성 기능 제공
•보 일람표 자동 생성 기능 제공
•기둥 일람표 자동 생성 기능 제공
•기타 부재별, 철근 그룹별 철근 태그 자동 생성 기능 제공
3개 편의기능, 7개 컴포넌트, 56개 상세 옵션 제공

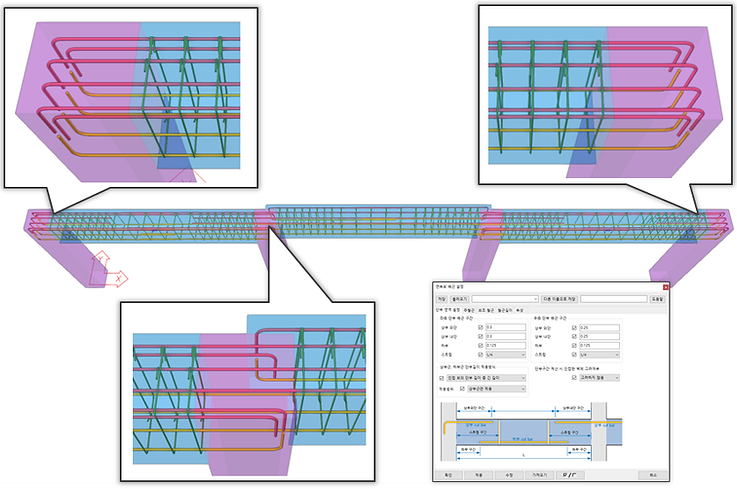

연속보 배근 상세 모델링
연속 기둥 배근 상세 모델링
장대길이 변경에 다른 전후 물량 변화를 바로 확인

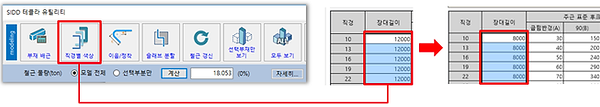

철근 직경별 이음길이를 8m에서 12m로 변경한 후 모델 갱신 (자동 갱신됩니다)
갱신 전후의 직경별 철근 물량이 간략하게 표시되고 전체적인 철근 증감을 표시합니다.
철근 장대 길이를 8m에서 12m로 변경한 경우, 위의 상가 구조물의 철근량은 3.82% 증가함을 별도의 철근 물량 견적 작업 없이 바로 확인할 수 있습니다.
주요 부재의 철근 Shop 도면을 모델에서 손쉽게 작성
SIDD 컴포넌트를 이용하여 CAD에서 작업하던 결과물과 동일한 결과를 Tekla에서 얻을 수 있습니다.
SIDD 컴포넌트를 이용하여 CAD에서 작업하던 결과물과 동일한 결과를 Tekla에서 얻을 수 있습니다.
SIDD 컴포넌트를 이용하여 CAD에서 작업하던 결과물과 동일한 결과를 Tekla에서 얻을 수 있습니다.
SIDD 컴포넌트를 이용하여 CAD에서 작업하던 결과물과 동일한 결과를 Tekla에서 얻을 수 있습니다.
